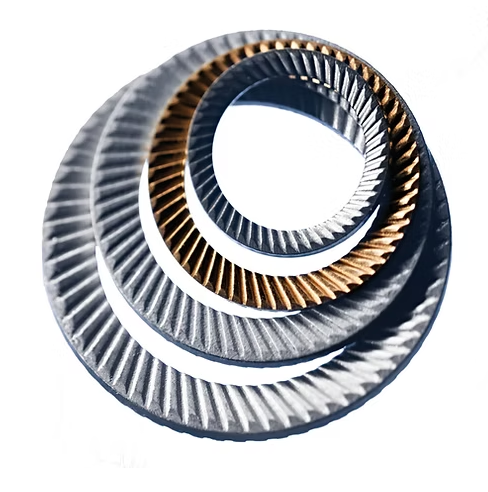

锯齿状安全垫圈

差异

S & VS

与楔形锁紧垫圈具有相同的锁紧效果。

专为沉孔使用而设计。

VS ONLY

对于更高的预张紧载荷，其厚度更大
可与10.9级高强度螺栓一起使用，无任何限制。
适用于M5至M30的螺钉。
适用于长孔。

问答！

1、不同的初始力会产生什么影响？

将螺栓拧紧至与所需最小螺栓张力相对应的初始力的100%至关重要。测试表明，当螺栓仅拧紧至初始力的75%时，结果不佳，有一定比例的接头出现松动。当仅使用50%的初始力时，这种影响更为明显。

2、安全垫圈对初始扭矩有何影响？

在使用我们的“S”型垫圈时，为了达到相同的初始力，初始扭矩必须比没有固定装置的螺栓大10%左右。我们的“VS”型垫圈也是如此。镀锌安全垫圈不需要提高初始扭矩，因为锯齿状表面产生的额外摩擦力被锌涂层的润滑作用所抵消。使用安全垫圈时的初始扭矩变化并不比没有固定装置的螺栓连接更大。

3、硬度会产生什么影响？

随着接头基面硬度的增加，锯齿的“咬合”效果会减弱。紧固性能与这种效果直接相关。SCHNORR®安全垫圈的硬度为39–45 HRC（380–450 HV30），这仅适用于接触面硬度较高的情况。我们建议将高负荷型“VS”与硬化表面结合使用。我们还建议将螺栓拧紧至所需最小螺栓张力的100%。

4、表面处理对固定效果有何影响？

最佳紧固效果是表面为黑色。然而，如果螺栓以适当的初始力拧紧，镀锌安全垫圈也能完美紧固螺栓接头。

5、插槽上会发生什么？

当拧紧至所需最小螺栓张力的100%时，未使用固定装置的螺栓不会松动，但螺栓头会受到相当大的损坏。此外，还需要相对较高的初始扭矩。使用“VS”型垫圈时，所需的初始扭矩可降低约25%。固定效果良好，且对螺栓头的损坏很小。

5、SCHNORR®安全垫圈可以多次使用吗？

当使用SCHNORR®安全垫圈固定的螺栓接头被拧松后再拧紧时，其固定效果不会减弱。初始扭矩仅会略微降低，即原本施加的力矩会产生略高的初始力。我们的锯齿状安全垫圈可重复使用两次甚至更多次，没有任何限制！
